Машина термической резки металла Гефест EDGE

3050000 руб.

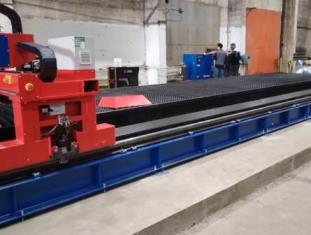

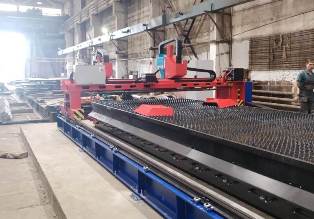

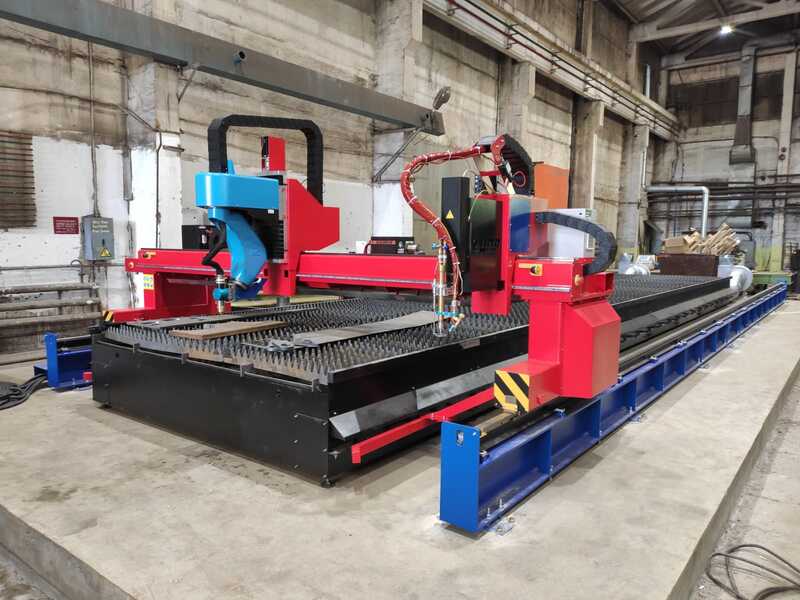

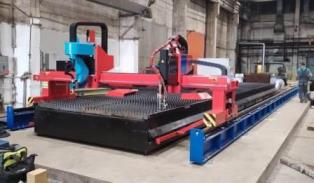

Машина плазменной резки ЦПР «ГЕФЕСТ EDGE» представляет собой конструкцию, портального типа, которая предназначена для плазменной и кислородной резки металлопроката толщиной до 200 мм. Данная модель портала предназначена для комплектации ЧПУ EDGE Connect, дополнительными суппортами газовой резки (от 2-х и более штук), 3D (нарезка фаски), сверлильной установкой (отверстие до 12 мм).

• Габаритные размеры: 3350*7100*1600 мм (Возможно изменение размеров рабочей зоны по техническому заданию заказчика)• Размеры рабочей области: 2000*6000 мм
• Масса — 4500 кг
• Максимальная скорость перемещения горелки по координатам X.Y.Z: 15 м/мин
• Повторяемая точность: ±0,25 мм
• Точность позиционирования: ±0,05 мм
• Температура эксплуатации: 5-40 °C
• Толщина обрабатываемого материала: зависит от источника тока (устанавливается по техническому заданию заказчика)

Фотографии

Машина плазменной резки ЦПР «ГЕФЕСТ EDGE» представляет собой конструкцию, портального типа, которая предназначена для плазменной и кислородной резки металлопроката толщиной до 200 мм. Данная модель портала предназначена для комплектации ЧПУ EDGE Connect, дополнительными суппортами газовой резки (от 2-х и более штук), 3D (нарезка фаски), сверлильной установкой (отверстие до 12 мм).

Машина термической резки состоит из отдельной конструкции портального типа, комплектуется электроникой и серво приводами производства Японии и позволяют идеально согласовать работу всех элементов и модулей системы. Обеспечивают высокий уровень безопасности и надежности.

В БАЗОВУЮ КОМПЛЕКТАЦИЮ ВХОДИТ:

  • Портал (усиленная конструкция)
  • Двухсторонний сервопривод
  • ЧПУ на базе промышленного компьютера
  • Защита от термического воздействия
  • Толщина резки металла 0,5-160 мм
  • Точность раскроя +/- 0,25-0,35 мм

Дополнительно можно комплектовать:

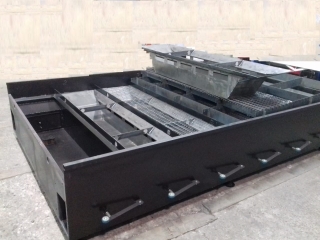

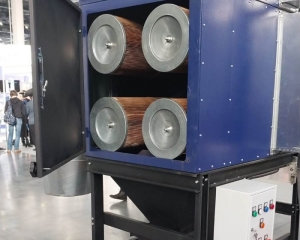

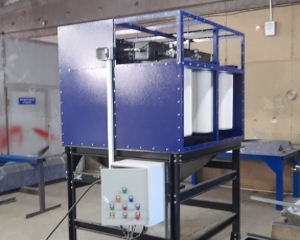

— столом с двухсторонней 8-ми секционной вытяжкой, оснащенной пневматическим управлением клапанами вентиляции. Объемная система дымоудаления и система пневматики производства, исключает попадание дыма и частиц сгоревшего металла в помещение.
— Промышленной стойкой управления с EDGE с аппаратной функцией ЧПУ в сочетании с Программным обеспечением Phoenix™ (Hypertherm США), интерфейс, которого обеспечивает простоту использования и стабильность эксплуатационных характеристик резки. В результате улучшается взаимодействие оператора с системой и обеспечивается круглосуточная работоспособность машин для резки. ЧПУ предусматривает комплексный автоматический анализ состояния и взаимодействия всех блоков и систем машины. Служебные программы обеспечивает поддержку программ обработки деталей (PPS); Remote Help — средства для работы в сети; поддержку управления автоматической подачей газа; импорт файлов формата DXF и формирование карт раскроя для деталей простой формы.
— Система автоматического управления высотой плазменной горелки ArcGlide THC обеспечивает оптимальное качество резки, значительное повышение производительности и снижение эксплуатационных затрат плазменной резки. Предусмотрена возможность установки нескольких суппортов газовой и плазменной резки.

Базовые технические характеристики СПР «ГЕФЕСТ EDGE»:

• Габаритные размеры: 3350*7100*1600 мм (Возможно изменение размеров рабочей зоны по техническому заданию заказчика)• Размеры рабочей области: 2000*6000 мм
• Масса — 4500 кг
• Максимальная скорость перемещения горелки по координатам X.Y.Z: 15 м/мин
• Повторяемая точность: ±0,25 мм
• Точность позиционирования: ±0,05 мм
• Температура эксплуатации: 5-40 С
• Толщина обрабатываемого материала: зависит от источника тока (устанавливается по техническому заданию заказчика


Технические характеристики

  • Конструкция базируется на сварных стальных балках, благодаря которым снимается напряжение и обеспечивается высокая жесткость конструкции. Применяемое решение конструкции обеспечивает стабильность геометрии станка, которая не нарушается даже при тяжелых весовых или термических нагрузках.
  • Прочная конструкция портала исключает перекосы при движении машины, а двухосевое исполнение координаты Y (два привода, расположенные на левой и правой сторонах) обеспечивает синхронное перемещение обеих сторон машины и отличные динамические характеристики продольного перемещения.
  • Использование грузоподъемных профильных рельсовых направляющих HIWIN, имеющие четыре замкнутых ряда шариков, позволяет увеличить на 30% грузоподъемность и жесткость. Благодаря оптимизированному полукруглому профилю направляющих и их конструкции, обеспечивающая системе плавный ход.
  • Использование высокоточных калиброванных линейных направляющих, обеспечивают надежность конструкции и увеличивают срок эксплуатации оборудования.
  • Серводвигатели с высокоточными редукторами
  • Ось X и Y шестерня-рейка.
  • Ось Z шарико-винтовая.
  • Помехозащищенные высококачественные немецкие кабели Lapp Cable.
  • Зубчатая рейка обеспечивает более точную и тихую реечную передачу.
  • Отдельное расположение стола раскроя и портала, для исключения возможности влияния на геометрию портала при погрузке толстых листов металла.
  • Простое программное обеспечение на русском языке.
  • Наличие системы слежения за уровнем металла дает возможность резать металл любой толщины ограниченную лишь характеристиками источника плазмы.
  • Удобство погрузки материала и контроля работы за счет свободного доступа к рабочей зоне со всех сторон.
  • Для улучшения организации рабочего места все внешние подключения к станку осуществляются с одной стороны, кроме того, все основные кнопки удобно расположены на компьютере.
Модель станка ГЕФЕСТ EDGE
Тип станка Портальный
Рабочая зона Ширина: от 1,5 м до 2,2 м.
Длина: от 3,0 м до 24 м.
Тип привода Двухсторонний синхронный привод серводвигателей с  высокоточными редукторами
АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ВЫСОТЫ ФАКЕЛА Есть, по напряжению дуги
ПРОМЫШЛЕННОЕ ЧПУ Базовое - Plazma CNC (руссифицировано)
СИСТЕМА ЗАЩИТЫ РЕЗАКА ОТ СТОЛКНОВЕНИЯ Есть
Лазерный позиционер для удобства определения положения резака на листе Есть
ТЕМПЕРАТУРНЫЙ РЕЖИМ от 0 до +40˚C
грузоподъемность 1250 кг./м2
Температурный режим от 0 до +40˚C
Напряжение питания 380 В
Частота 50 Гц
Скорость резки В зависимости от системы плазменной резки - до 10 000 мм/мин.
Скорость подачи До 15 000 мм/мин.
Точность позиционирования +/- 0,1 мм.
дополнительно можно установить:
Промышленное ЧПУ EDGE Connect (Hypertherm) или других производителей
 совместимые системы плазменной резки Powermax45XP,
Powermax65,
Powermax85,
Powermax105,
Powermax125,
MaxPro200,
HPR400XD,
XPR170,
XPR300,
HPR800XD
и другие (по желанию Заказчика)
Установка газового резака Есть
Приспособление для резки труб Есть
Модуля для резки фасок в автоматическом режиме (3D голова) Есть

Преимущества

  • Конструкция базируется на сварных стальных балках, благодаря которым снимается напряжение и обеспечивается высокая жесткость конструкции. Применяемое решение конструкции обеспечивает стабильность геометрии станка, которая не нарушается даже при тяжелых весовых или термических нагрузках.
  • Прочная конструкция портала исключает перекосы при движении машины, а двухосевое исполнение координаты Y (два привода, расположенные на левой и правой сторонах) обеспечивает синхронное перемещение обеих сторон машины и отличные динамические характеристики продольного перемещения.
  • Использование грузоподъемных профильных рельсовых направляющих HIWIN, имеющие четыре замкнутых ряда шариков, позволяет увеличить на 30% грузоподъемность и жесткость. Благодаря оптимизированному полукруглому профилю направляющих и их конструкции, обеспечивающая системе плавный ход.
  • Использование высокоточных калиброванных линейных направляющих, обеспечивают надежность конструкции и увеличивают срок эксплуатации оборудования.
  • Серводвигатели с высокоточными редукторами
  • Ось X и Y шестерня-рейка.
  • Ось Z шарико-винтовая.
  • Помехозащищенные высококачественные немецкие кабели Lapp Cable.
  • Зубчатая рейка обеспечивает более точную и тихую реечную передачу.
  • Отдельное расположение стола раскроя и портала, для исключения возможности влияния на геометрию портала при погрузке толстых листов металла.
  • Простое программное обеспечение на русском языке.
  • Наличие системы слежения за уровнем металла дает возможность резать металл любой толщины ограниченную лишь характеристиками источника плазмы.
  • Удобство погрузки материала и контроля работы за счет свободного доступа к рабочей зоне со всех сторон.
  • Для улучшения организации рабочего места все внешние подключения к станку осуществляются с одной стороны, кроме того, все основные кнопки удобно расположены на компьютере.
