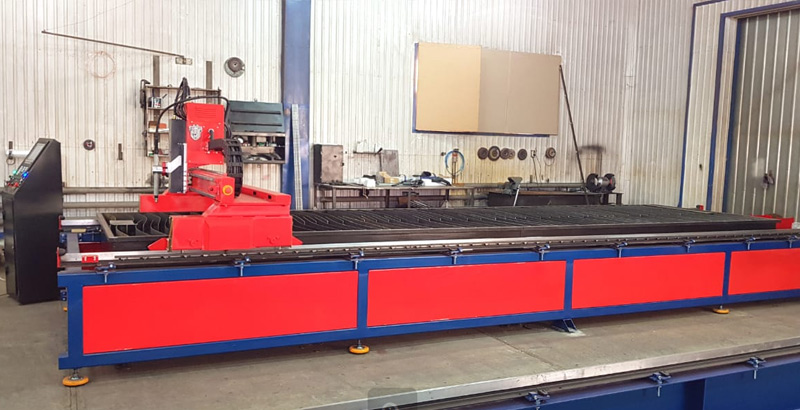

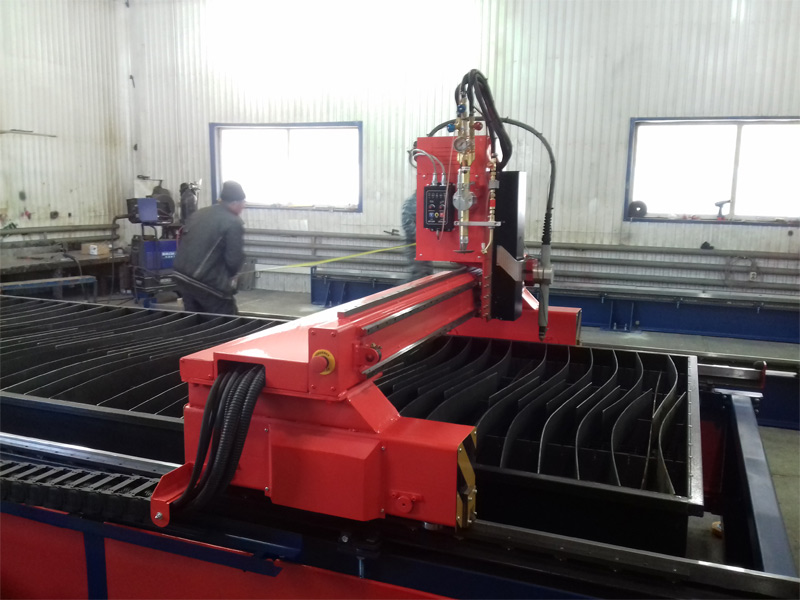

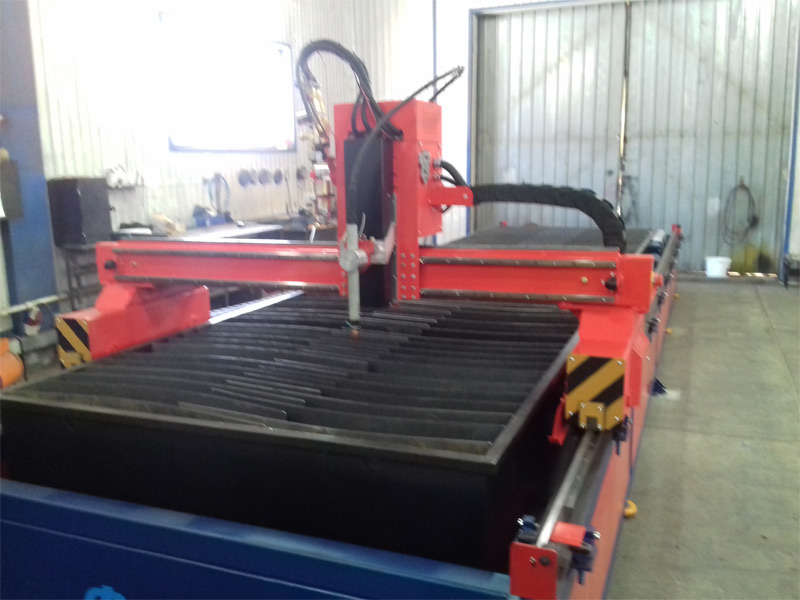

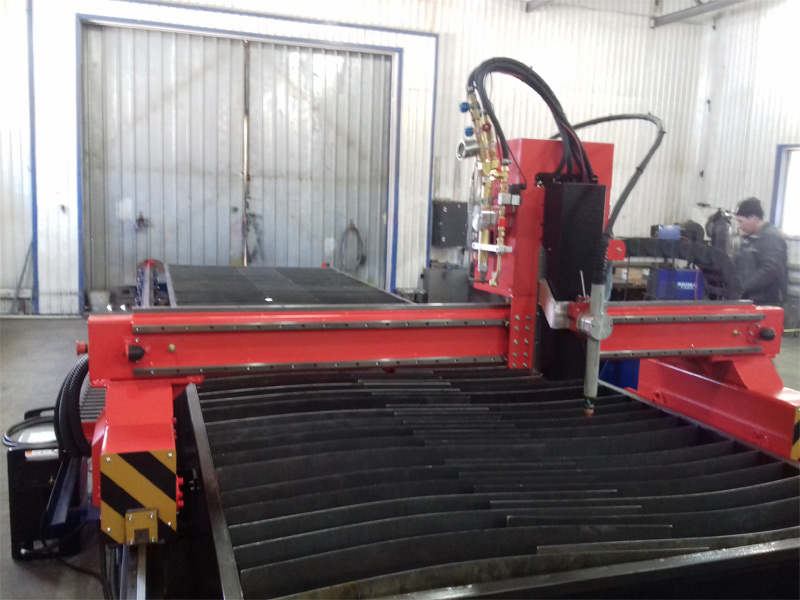

Установка плазменной резки металла ФЕСТ с ЧПУ

1915000 руб.

  • Вентилируемый стол раскроя 1250х2500, 1500х3000 мм
  • Толщина резки металла 0,5-32 мм
  • Точность раскроя +/- 0,25-0,35 мм
  • Возможность установки источника плазмы мощности до 200 А

Фотографии

Представляем Вам новую конструкцию установки портального типа плазменной резки металла ФЕСТ — максимально гибкое решение, основанное на модульной системе.

Производственные задачи, бюджет, площади, условия эксплуатации, размеры и толщина обрабатываемого металла — все эти условия для каждого предприятия индивидуальны. Данная конструкция, благодаря настраиваемой комплектации, будет универсальным решением именно для Вас. При этом качество изготовления и сервис остаются неизменно высокими.

Модульная конструкция установки «Фест» является универсальной разработкой для малых и крупных предприятий, занимающихся металлообработкой. Основное преимущество заключается в широком диапазоне толщины разрезаемого металла, удовлетворяемого требованиям заказчиков. Изготовить стол раскроя можно самостоятельно. Конструкция является максимально выгодным решением для Вашего бизнеса.

Рабочее поле:
Д: 1250; 1500; 2000 мм
Ш: 2500; 3000; 4000; 6000; 8000; 10000; 12000 мм с возможностью последующего увеличения длины.

Фрезерованный лифтовый рельс в качестве направляющей, расположенный на регулировочных площадках.

Различные варианты привода на шаговых двигателях, сервошаговых, сервоприводах.

Возможность эксплуатации как со столом так и без него.

Возможность оснащения различными вариантами стола: с общей вытяжкой, с зональной вытяжкой, водоналивной.

Промышленное ЧПУ различные варианты как по производителю так и по функционалу.

 Система автоматического контроля высоты с механизмом защиты резака от столкновений.

 Источник: Рекомендовано Hypertherm Powermax 45ХР (прожиг до 12мм, рез от края до 22мм) до Hypertherm MAXPRO200  (прожиг до 32мм, рез от края до 75мм). либо других производителей по желанию заказчика.

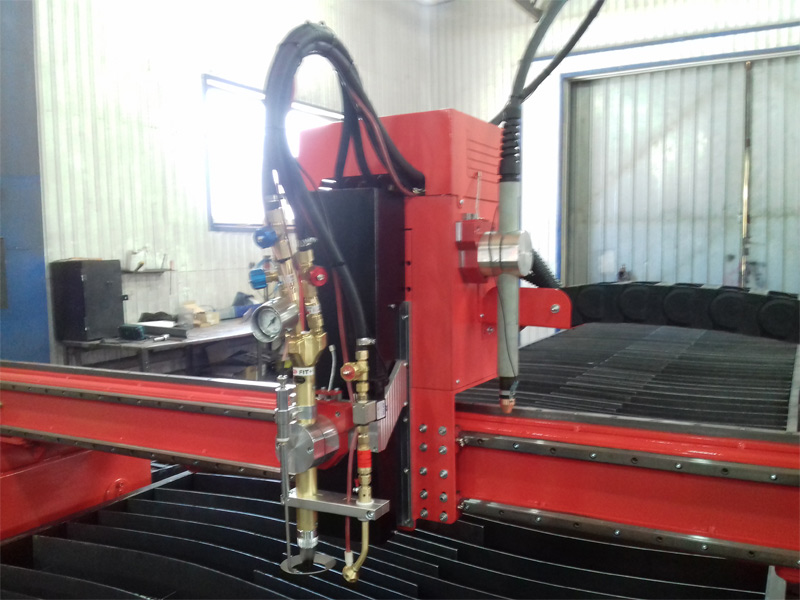

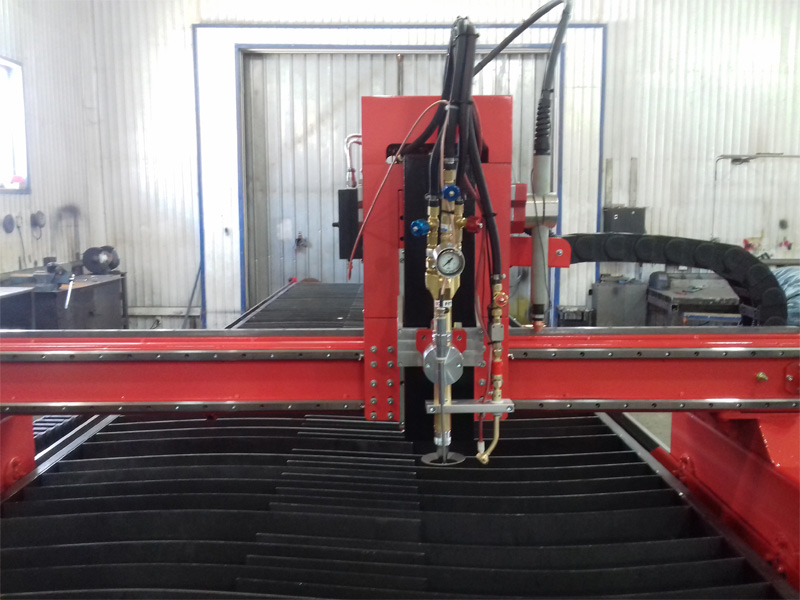

Газовый резак доступен в опциях.

Модуль раскроя трубы доступен в опциях.

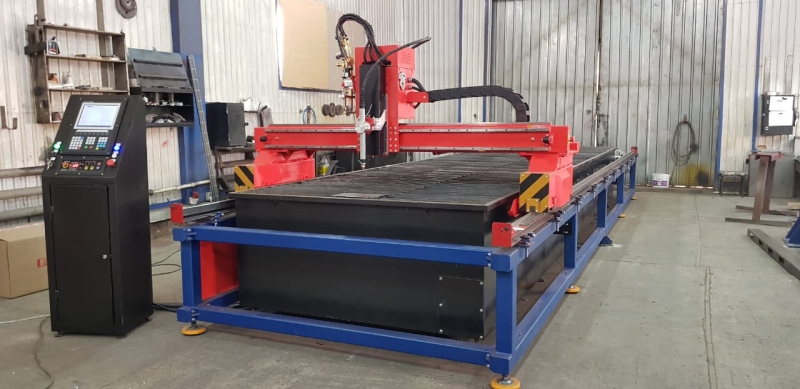

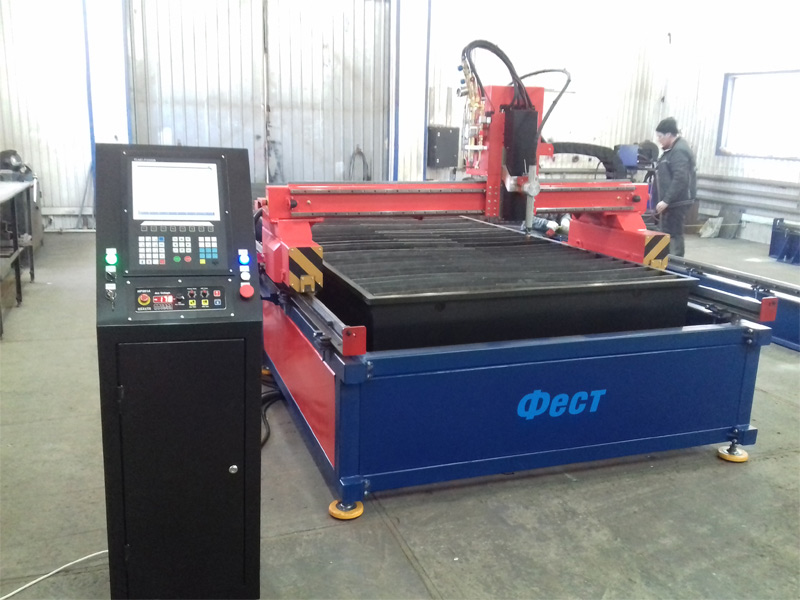

Система ЧПУ установки портального типа «Фест» в комплектации со столом раскроя, с зональной системой вентиляции:

Плазменная установка представляет собой многофункциональную конструкцию, включающую в себя портал раскроя и вытяжной стол с выдвижными ваннами для сбора шлака. Данная конструкция представляет собой готовую установку плазменной резки, которая найдет применение в самых разных областях обработки металла, гарантируя не только высокое качество реза, но и возможность работы в условиях отсутствия в помещение мелких частиц металла, пыли и дыма. При этом зональная вентиляция экономит Ваше время и является оптимальной для работы систем по обработке металла плазмой.

Установка ЧПУ портального типа «Фест» в комплектации со столом раскроя, с центральной системой вентиляции:

Плазменная установка представляет собой многофункциональную конструкцию, включающую в себя портал раскроя и вытяжной стол с центральной системой вентиляции, благодаря чему дым и мелкие частицы металла, выделяющиеся в процессе работы оборудования, не скапливаются в помещении. Система ЧПУ ч центральной вентиляцией – это гарантия высокой производительности и эффективный способ экологичного реза металла на высоких скоростях.


Технические характеристики

Модель станка ФЕСТ
Тип станка Портальный
Рабочая зона Ширина: от 1,5 м до 2,0 м.
Длина: от 3,0 м до 6 м.
грузоподъемность 1250 кг./м2
Температурный режим от 0 до +40˚C
Напряжение питания 380 В
Частота 50 Гц
Скорость резки В зависимости от системы плазменной резки - до 10 000 мм/мин.
Скорость подачи До 15 000 мм/мин.
Точность позиционирования +/- 0,1 мм.
Тип привода Сервошаговый или сервопривод
Система вентиляции Зональная с автоматическим включением клапанов
 совместимые системы плазменной резки Powermax45XP,
Powermax65,
Powermax85,
Powermax105,
Powermax125,
MaxPro200
Толщина прожига В зависимости от системы плазменной резки (от 0,5 мм до 32 мм)
Толщина реза от края В зависимости от системы плазменной резки (от 0,5 мм до 50 мм)
Автоматический контроль высоты факела Есть, по напряжению дуги
Промышленное ЧПУ Есть
Возможность установки дополнительно газового резака Есть (на совмещенном или независимом суппорте)
Возможность установки приспособления для резки труб Есть
возможность установки модуля для резки фасок в автоматическом режиме (3D голова) Нет
