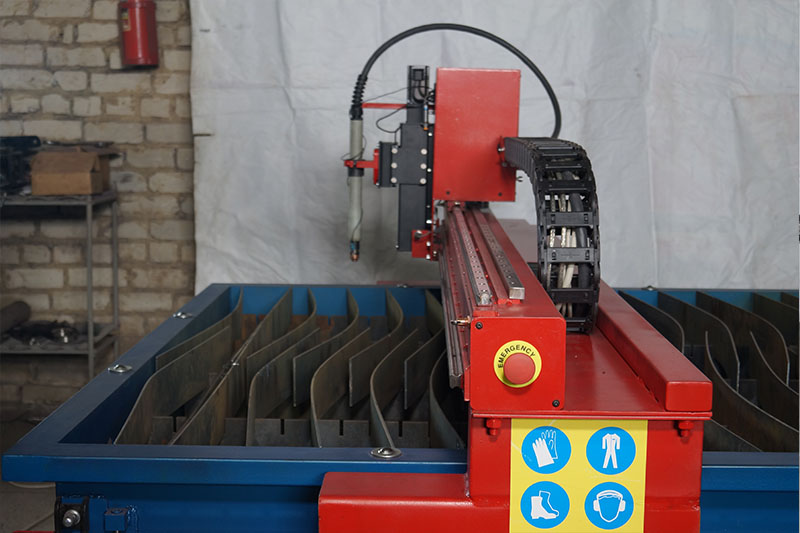

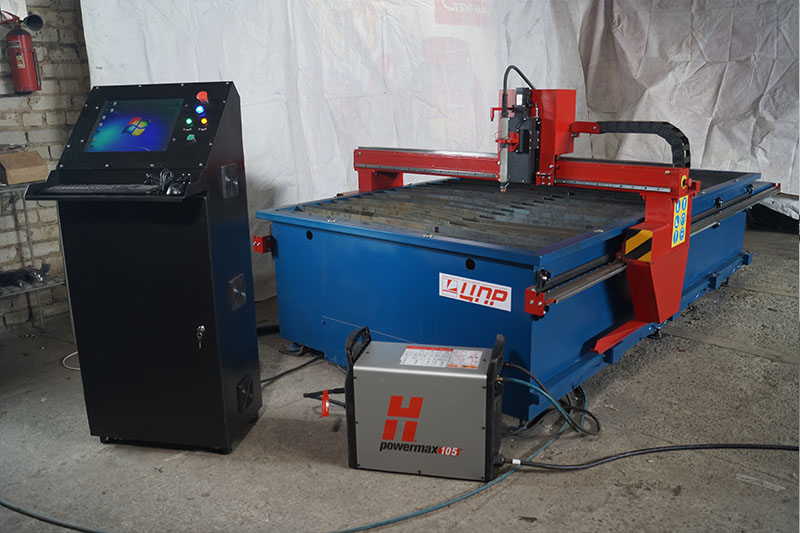

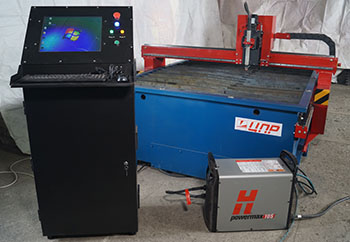

Станок плазменной резки металла ФЕНИКС

1550000 руб.

  • Вентилируемый стол раскроя 3000х1500 м
  • Толщина резки металла 0,5-150 мм
  • Точность раскроя +/- 0,25-0,35 мм

Фотографии

Комплектация станка:

    1. Блок управления серво/сервошаговым двигателями
    2. Вентелируемый стол раскроя с зональной вентиляцией и автоматическим включением клапанов

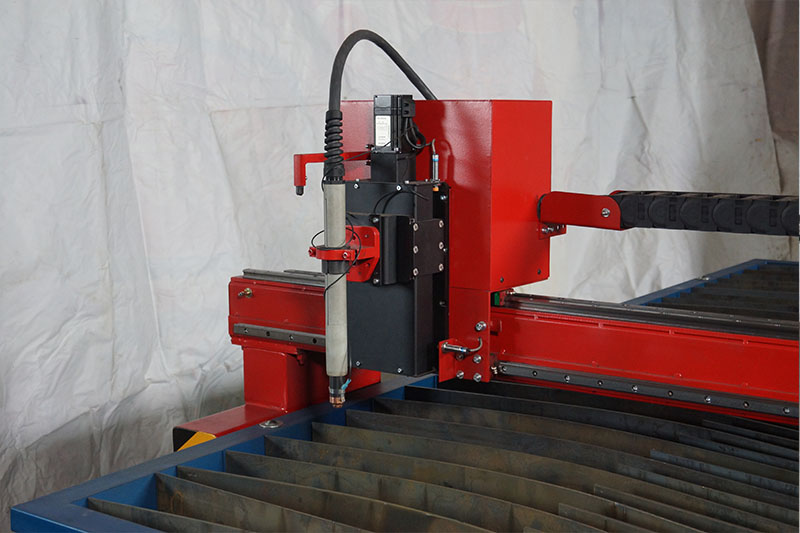

    3. Автоматический контролер высоты факела
    4. ЧПУ на базе промышленного компьютера

 Базовые технические характеристики

Показатель
Ед. изм.
Значение
Размер рабочей зоны стола раскроя
мм
3000х1500
Габаритные размеры станка
мм
3700х2150x1600
Максимальная грузоподъемность стола раскроя
кг
8000
Температура эксплуатации
гр, С
0-40
Толщина разрезаемого металла
мм
0,5-150
Точность резки
мм
+/- 0,25-0,35
Точность позиционирования
мм
+/- 0,01 мм
Скорость перемещения горелки по координатам X,Y,Z
— скорость рабочего хода
— скорость подачи

м/м
м/м


10
7
Рабочее давление воздуха
Бар
7
Плазмообразующий газ:
— плазменный резак
— газокислородный резак


воздух
О2, пропан/бутан
Давление плазмообразующего газа
кгс/см²
3,5-6,0
Передача по оси Х, Y

Шестерня-рейка
Передача по оси Z

Шарико-винтовая

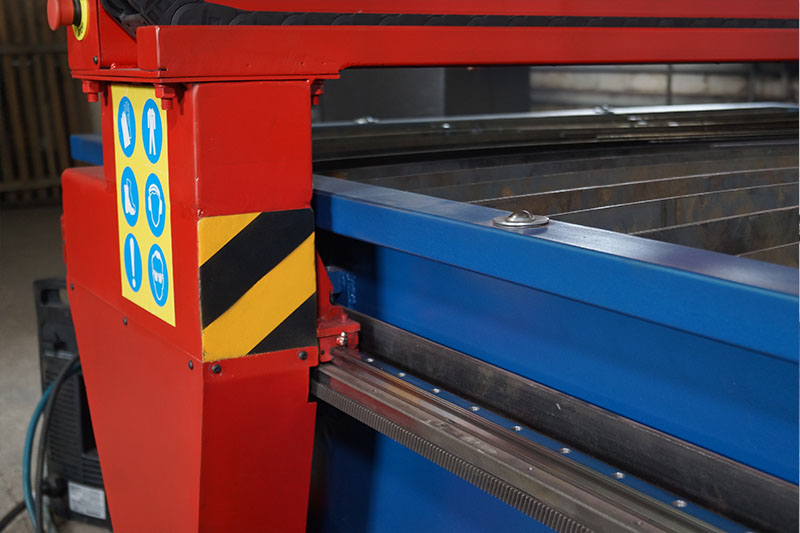

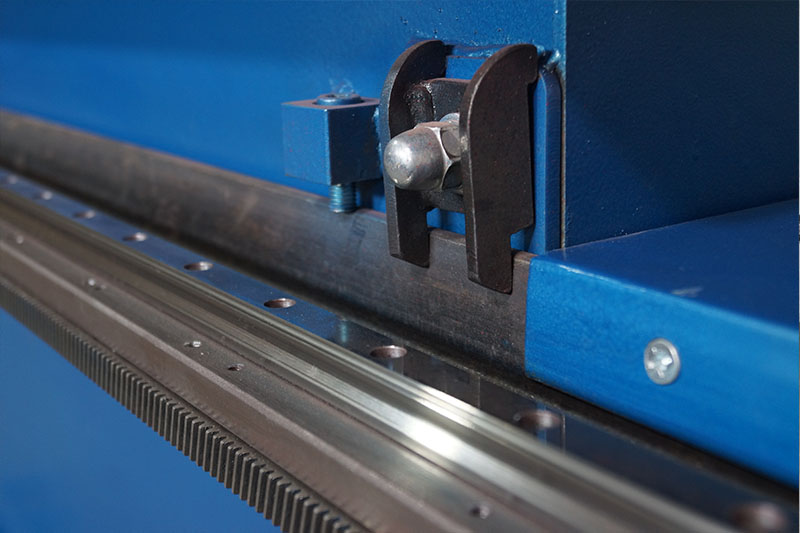

 В 3-х координатном станке плазменной резки используются грузоподъемные профильные рельсовые направляющие HIWIN серии HG-/ EG, имеющие четыре замкнутых ряда шариков, что на 30% увеличивает грузоподъемность и жесткость благодаря оптимизированному полукруглому профилю направляющих и их конструкции, обеспечивающая системе плавный ход. Станок оборудован системой зонной вентиляции. Программное обеспечение позволяет использовать любой рисунок созданный в среде формата DXF (AutoCAD, Компас, Corel Draw и т.п.). Программа подготовки и управляющая программа на русском языке.

 Особенности системы:

  • Промышленный без вентиляционный компьютер защищает станок от пылевого воздействия
  • Встроенная система вентиляции обеспечивает эффективное дымоудаление
  • Удобство погрузки материала и контроля работы за счет свободного доступа к рабочей зоне со всех сторон
  • Простое программное обеспечение на русском языке
  • Наличие системы слежения за уровнем металла дает возможность резать металл любой толщины от 0.5 мм до 150 мм.
  • Ребра жесткости, на которые ложится лист, легко можно перевернуть прогоревшей стороной вниз или заменить на новые.
  • Установка не требует особой профессиональной подготовки кадров. Специалисты нашей компании проведут обучение работников по специальной программе куда входит устройство и принцип работы на станке плазменной резки с ЧПУ и порядок программирования, для обеспечения бесперебойной и эффектиной эксплуатации оборудования.

Технические характеристики

Модель станка ФЕНИКС
Тип станка Цельный
Рабочая зона 1,5x3 м.
грузоподъемность 1250 кг./м2
Температурный режим от 0 до +40˚C
Напряжение питания 380 В
Частота 50 Гц
Скорость резки В зависимости от системы плазменной резки - до 10 000 мм/мин.
Скорость подачи До 15 000 мм/мин.
Точность позиционирования +/- 0,1 мм.
Тип привода Сервошаговый или сервопривод
Система вентиляции Зональная с автоматическим включением клапанов
C механическим открыванием клапанов

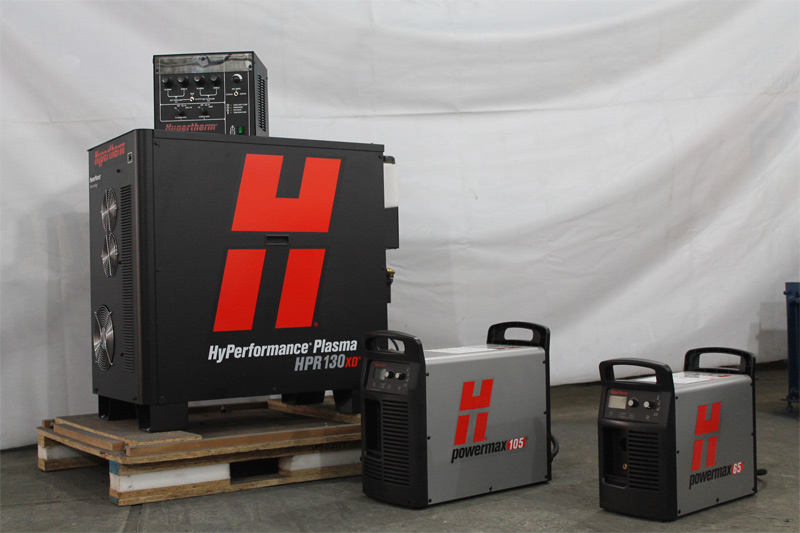

 совместимые системы плазменной резки Powermax45XP,
Powermax65,
Powermax85,
Powermax105,
Powermax125,
MaxPro200
Толщина прожига В зависимости от системы плазменной резки (от 0,5 мм до 32 мм)
Толщина реза от края В зависимости от системы плазменной резки (от 0,5 мм до 50 мм)
Автоматический контроль высоты факела Есть, по напряжению дуги
Промышленное ЧПУ Есть
Возможность установки дополнительно газового резака Нет
Возможность установки приспособления для резки труб Есть
возможность установки модуля для резки фасок в автоматическом режиме (3D голова) Нет
