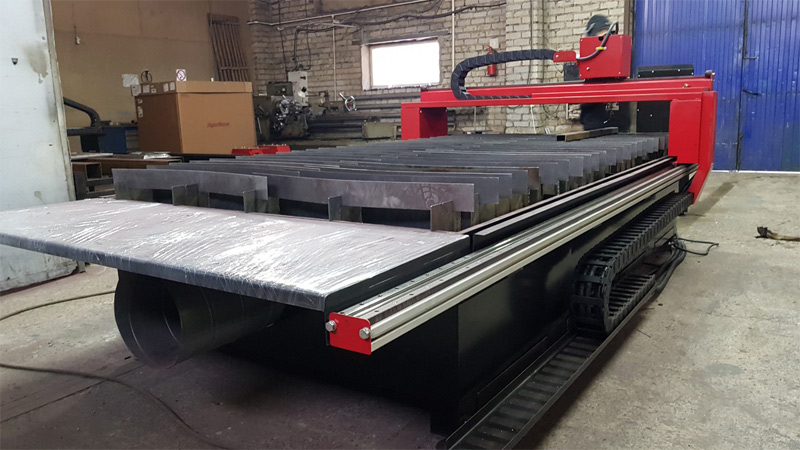

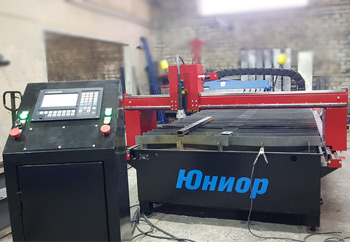

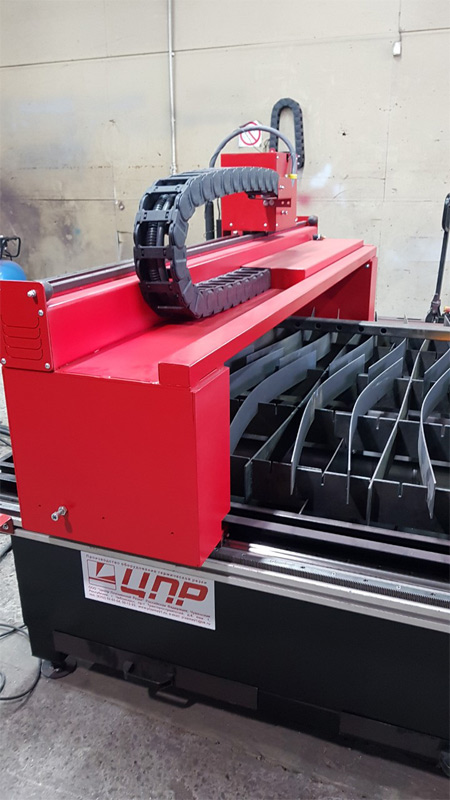

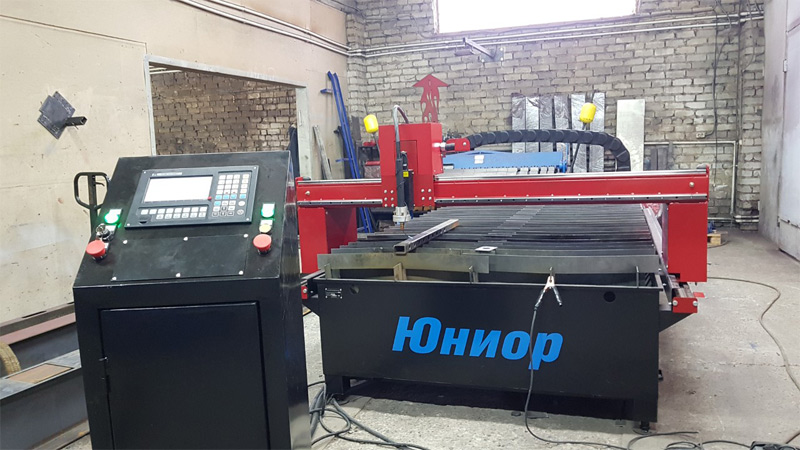

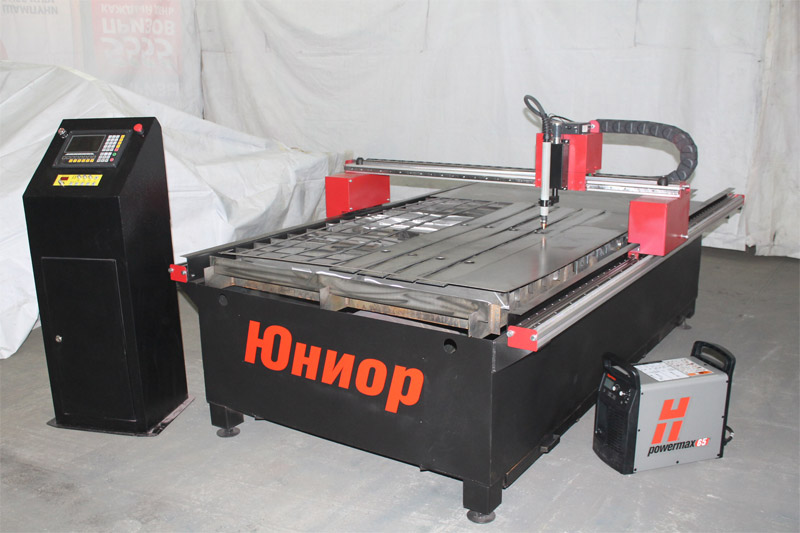

Станок плазменной резки металла ЮНИОР

400000 руб.

  • Вентилируемый стол раскроя 2500x1250 м
  • Толщина резки металла 0,5-25 мм
  • Точность раскроя +/- 0,25-0,35 мм

Фотографии

Комплектация станка:

    1. Блок управления сервошаговыми двигателями
    2. Вентилируемый стол раскроя с центральной вентиляцией

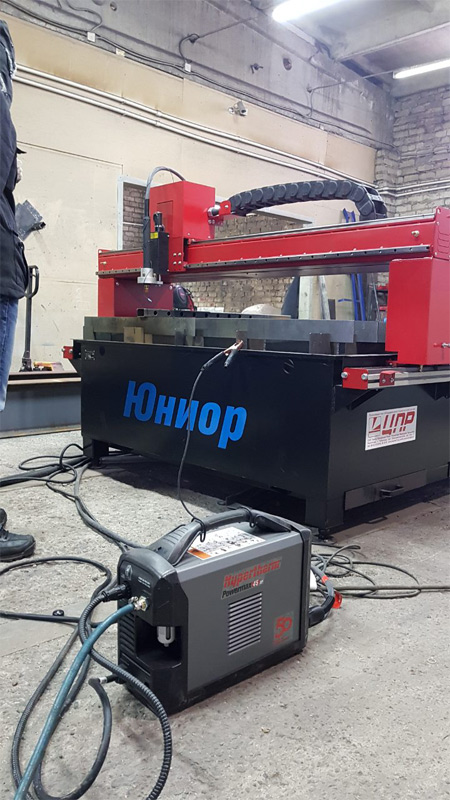

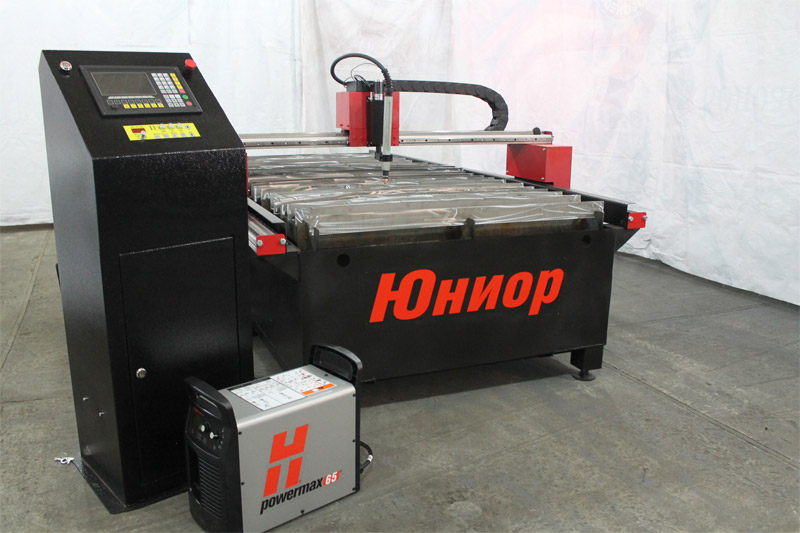

    3. Источник плазмы PMX 45XP/65/85/105
    4. ЧПУ на базе промышленного компьютера

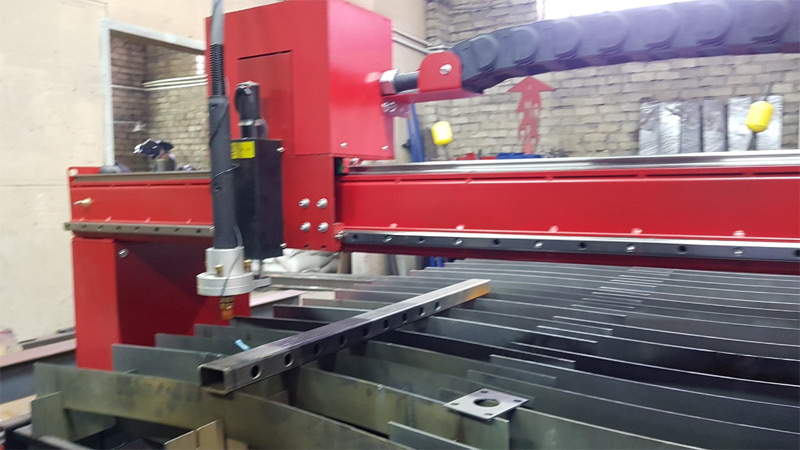

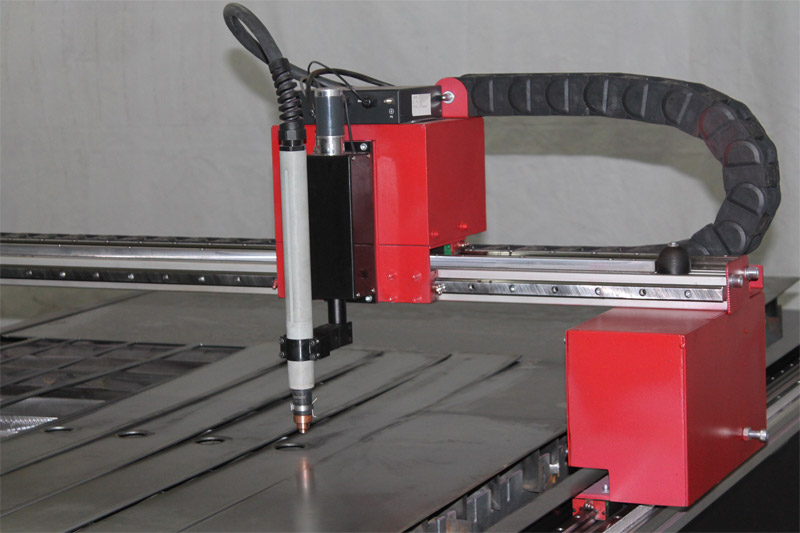

    5. Автоматический контроль высоты факела

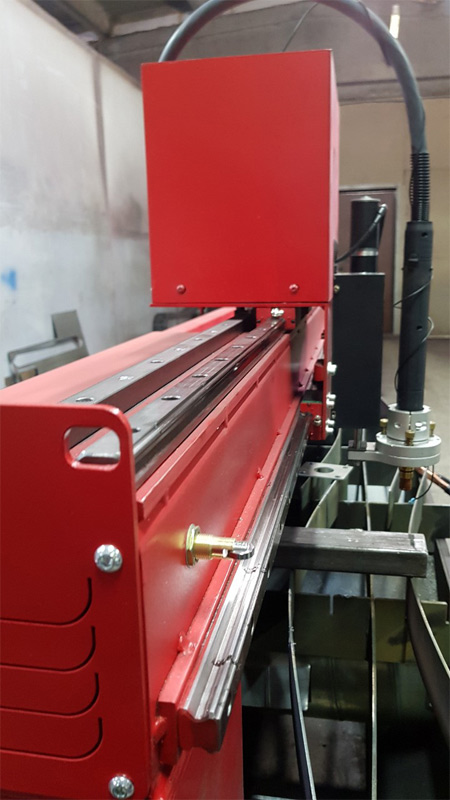

В 3-х координатном станке плазменной резки используются грузоподъемные профильные рельсовые направляющие HIWIN серии HG-/ EG, имеющие четыре замкнутых ряда шариков, что на 30% увеличивает грузоподъемность и жесткость благодаря оптимизированному полукруглому профилю направляющих и их конструкции, обеспечивающая системе плавный ход. Программное обеспечение позволяет использовать любой рисунок созданный в среде формата DXF (AutoCAD, Компас, Corel Draw и т.п.). Управляющие программы: Mach3* и SheetCam* на русском языке. Станок оборудован системой сбора отходов резки.

  Базовые технические характеристики

Показатель
Ед. изм.
Значение
Размер рабочей зоны стола раскроя
мм
2500*1250
Габаритные размеры станка
мм
3200х1900х1600
Максимальная грузоподъемность стола раскроя
кг
3000
Температура эксплуатации
гр, С
0-40
Мощность источника плазмы
А
65/85/105
Толщина разрезаемого металла
мм
0,5-25

Точность резки

мм

+/- 0,25-0,35

Точность позиционирования
мм
0,1
Скорость перемещения горелки по координатам X,Y,Z
— скорость рабочего хода
— скорость подачи

м/м
м/м

10
7
Рабочее давление воздуха
бар
7
Плазмообразующий газ:
— плазменный резак
— газокислородный резак


воздух
О2, пропан/бутан
Давление плазмообразующего газа
кгс/см²
3,5-6,0
Передача по оси Х, Y

Шестерня-рейка
Передача по оси Z

Шарико-винтовая

Особенности системы:

  • Увеличена скорость реза тонкого металла в 1,5 раза.
  • Удобство погрузки материала и контроля работы за счет свободного доступа к рабочей зоне со всех сторон
  • Простое программное обеспечение на русском языке
  • Наличие системы слежения за уровнем металла дает возможность резать металл любой толщины от 0.5 мм до 25 мм. в зависимости от источника плазмы
  • Ребра жесткости, на которые ложится лист, легко можно перевернуть прогоревшей стороной вниз или заменить на новые.
  • Установка не требует особой профессиональной подготовки кадров. Специалисты нашей компании провидут обучение работников по специальной программе куда входит устройство и принцип работы на станке плазменной резки с ЧПУ и порядок программирования, для обеспечения бесперебойной и эффектиной эксплуатации оборудования.

Технические характеристики

Модель станка ЮНИОР
Тип станка Цельный
Рабочая зона 1.25x2.5м,
1,5x3 м.
грузоподъемность 1250 кг./м2
Температурный режим от 0 до +40˚C
Напряжение питания 380 В
Частота 50 Гц
Скорость резки В зависимости от системы плазменной резки - до 10 000 мм/мин.
Скорость подачи До 15 000 мм/мин.
Точность позиционирования +/- 0,1 мм.
Тип привода Сервошаговый
Система вентиляции Центральная
 совместимые системы плазменной резки Powermax45XP,
Powermax65,
Powermax85,
Powermax105,
Powermax125
Толщина прожига В зависимости от системы плазменной резки (от 0,5 мм до 25 мм)
Толщина реза от края В зависимости от системы плазменной резки (от 0,5 мм до 40 мм)
Автоматический контроль высоты факела Есть, по напряжению дуги
Промышленное ЧПУ Есть
Возможность установки дополнительно газового резака Нет
Возможность установки приспособления для резки труб Есть
возможность установки модуля для резки фасок в автоматическом режиме (3D голова) Нет
