1150000 руб.
ФВУ специально разработаны для очистки воздуха от аэрозолей плазменной, лазерной, газовой резки и сварки металлов, а также от различных типов неслипающейся, невзрывоопасной пыли и возгонов.
ФВУ предназначены для промышленной эксплуатации на предприятиях машиностроительной, металлообрабатывающей, металлургической, химической, горнодобывающей, электронной, пищевой, фармацевтической и других отраслей промышленности. ФВУ могут применяться в цехах промышленных предприятий для отвода пыли, грязи и продуктов горения. Возможность применения ФВУ, их конфигурация, а также дополнительное оборудование и опции в обязательном порядке должны согласовываться со специалистами завода-изготовителя.
ФВУ рассчитаны на продолжительную работу в закрытых помещениях при следующих климатических условиях:
температура окружающей среды от + 5 до + 45 °С;
относительная влажность не более 80% при + 25 °С;
воздушный поток должен быть невзрывоопасным. Содержание в нём агрессивных паров и газов, слипающейся и волокнистой пыли, склонных к тлению и самовозгоранию материалов не допускается.

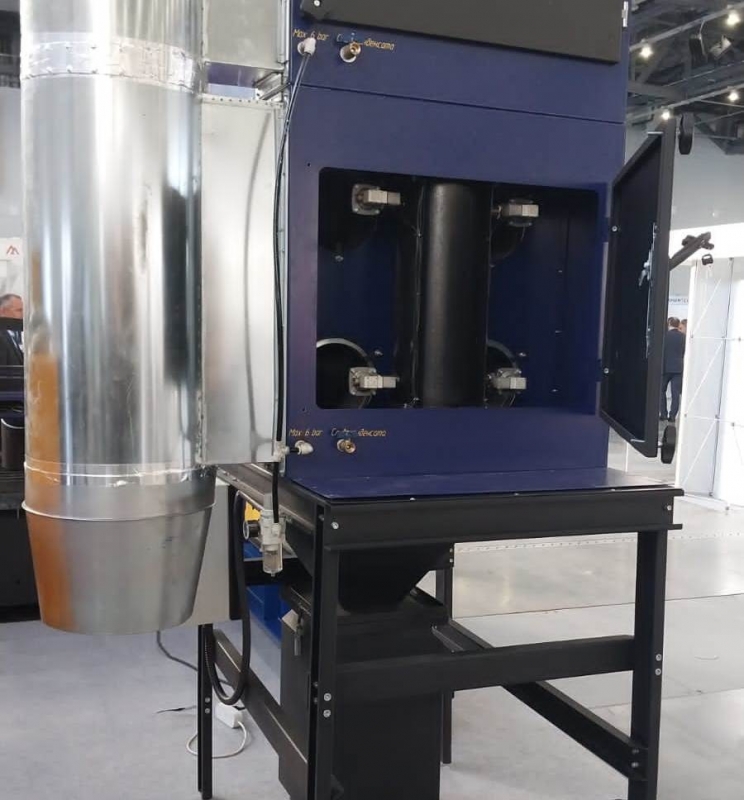

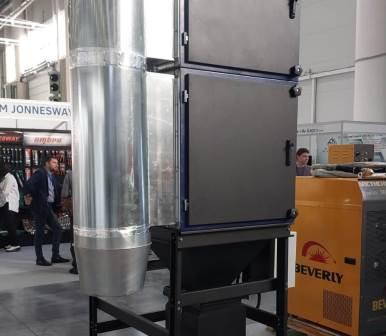

ФВУ имеют модульную конструкцию. Модули фильтра представляют собой стальные корпуса, рассчитанные на размещение 4 фильтровальных элементов.
Модули могут соединяться в горизонтальном направлении, что позволяет наращивать фильтр в высоту и составлять фильтровальную установку требуемой производительности.
В фильтре в горизонтальном положении устанавливаются цилиндрические фильтровальные элементы (далее – картриджи). Картриджи имеют гофрированную форму фильтрующей поверхности, что обеспечивает оптимальное соотношение габаритных размеров и площади фильтрации. Фильтровальный материал картриджей имеет рифлёную поверхность, что увеличивает его жёсткость, не позволяет под давлением схлопываться складкам гофра и сохраняет активной бо́льшую площадь фильтрации. Конструкция патрубков для подсоединения к вентиляционной сети позволяет устанавливать их на левой, правой сторонах либо верхней плоскости корпуса. Благодаря чему упрощён монтаж воздуховодов и увеличено количество вариантов подвода сети к фильтру. Регенерация картриджей осуществляется за счёт встряхивания импульсом сжатого воздуха. Для повышения эффективности встряхивания и для снижения расхода сжатого воздуха внутри каждого картриджа устанавливается вставка рассекатель.
Комплект подключения пневматики позволяет облегчить монтаж, запуск в эксплуатацию и обслуживание ФВУ. Комплекты составлены для всех конфигураций ФВУ и включают в себя: необходимый набор фитингов с быстроразъёмными соединениями, нейлоновую трубку соответствующей длины, отводы, тройники.
Снижение платежей за негативное воздействие на окружающую среду.
При установке и эксплуатации выпускаемого нами фильтровентиляционного оборудования, выполняются требования природоохранного законодательства в части уменьшения источников выбросов в окружающую среду, что также позволяет соблюдать санитарно-гигиенические нормы в рабочей зоне.
Проектные расчеты и подбор вентиляционных систем осуществляются в строгом соответствии со специализацией Вашего предприятия, с учетом конкретных производственных задач и особенностей технологических процессов на производстве, в том числе с возможностью изготовления фильтровентиляционного оборудования по индивидуальной спецификации согласно техническому заданию.
Обеспечение полного спектра предоставляемых услуг в лице одной организации («под ключ»). Монтаж и пуско-наладочные работы, а также гарантийное и постгарантийное обслуживание проводятся бригадой высококвалифицированных специалистов.
Поставка и монтаж нашего оборудования производится точно в срок, указанный в контракте.
Значительное снижение производственных и финансовых затрат в процессе эксплуатации фильтровентиляционного оборудования. Поставляемое нами оборудование характеризуется длительным сроком службы, высочайшим уровнем очистки воздуха, большим ресурсом фильтрующих элементов и простотой в использовании.
Получение экономического эффекта за счет энергосбережения.
В основном это связанно с уменьшением теплопотерь в производственных помещениях в зимний период за счет рециркуляции теплого воздуха, возвращённого в помещение без дополнительной подачи воздуха извне.
Наименование параметра или характеристики |
Значение параметра |
|
Максимальная концентрация пыли на входе, г/м³ |
≤ 2* |
|
Максимальный перепад давления ∆P, Па - для картриджей типа ePTFE |
1800 |
|
Класс чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1 |
[2 : 3 : 0] |
|
Давление сжатого воздуха (рабочее), МПа (бар) |
0,5-0,55 (5,0-5,5) |
|
Напряжение питания, В (Частота, Гц) |
380 (50) |
|
Температура очищаемого газовоздушного потока, °С |
до 80 |
|
Максимальная рабочая температура фильтров, °С |
100 |
|
Пылесборник: - габариты общие, мм - ёмкость, л |
Ø 400 х 630 100 |
*Если в обслуживаемом технологическом процессе начальная концентрация пыли превышает 2 г/м³, то целесообразно перед фильтром устанавливать устройства предварительной очистки воздуха.
Модель |
Расход очищаемого воздуха, м3/ч |
Количество картриджей, шт. |
Площадь фильтр. поверхности, м2 |
Расход сжатого воздуха, л свободного воздуха в мин |
Масса не более, кг |
|
при заводских настройках |
нагруженный режим |
|||||
|
ФВУ-4 |
1200-4000 |
4 |
48 |
100 |
300 |
360 |
|
ФВУ-6 |
1800-6000 |
6 |
72 |
440 |
||
|
ФВУ-8 |
2400-8000 |
8 |
96 |
520 |
||
|
ФВУ-12 |
3600-12000 |
12 |
144 |
830 |
||
|
Наименование процесса |
Рекомендуемый расход Воздуха**, м³/час |
Рекомендуемый тип картриджа CART |
Начальная концентрация пыли на входе не должна превышать 2 г/м³ |
||
|
Плазменная резка |
430 – 500 |
T12 |
|
Лазерная резка |
500 – 580 |
T12 |
|
Газовая резка |
580 |
T12 |
**Указанные значения расхода воздуха являются приблизительными и требуют уточнения с учётом особенностей технологического процесса, дисперсного состава и свойств пыли.
|
Модель |
Наименование |
Описание |
Назначение |
|
ТК-415 |
Контроллер Управления клапанами |
Модуль управления 12-канальный приводит в действие до 24 клапанов, |
Управление включением клапанов с определёнными длительностью, частотой и периодичностью повторения циклов |
